PRODUCT

超音波カメラ

(✔ GIS : 地理情報システム)

GIS、クラウドベースのデータ管理機能を

備えた で部分放電やガス漏えいを含む多様な騒音源の位置を検知します。

mobile background

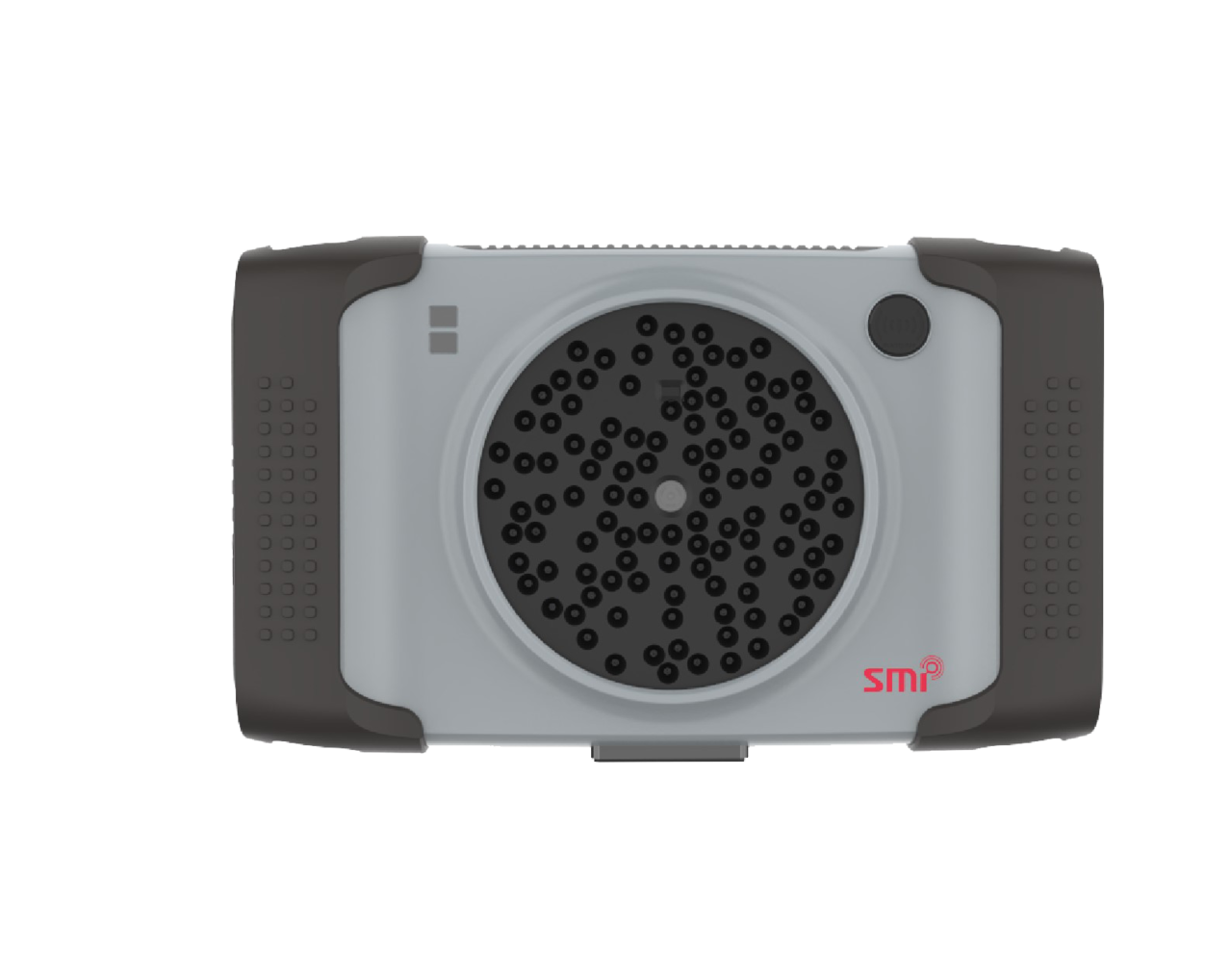

サンプリングレート、ディスプレイ、UIなど、さまざまな性能が向上したBATCAM 2Sをご紹介します。 新たに登場したBATCAM 2Sは、GIS用途に対応し、クラウドベースのAI解析機能を搭載することで、ユーザーの作業効率を大幅に向上させます。 ガス漏えいや部分放電、異常騒音の検知に対応するため、112個のマイクロフォンを採用し、高い測定感度を実現しました。2 kHz～最大100 kHzまでの超音波帯域信号を測定可能です。

さらに、BSR（Buzz、Squeak、Rattle）ノイズを含む高周波騒音の測定においても、優れた性能を発揮します。


放電および異常音
放電および異常音
ガスおよび空気漏れ
ガスおよび空気漏れ
その他の産業現場内の騒音評価
その他の産業現場内の騒音評価

製品特徴

小型軽量で、どこにでも手軽に持ち運べます。


GPS位置情報を保存できます。(アプリ接続時)



  クラウドベースのAI分析ができます。



  • 112Ch高性能MEMSマイクロホン
  • USB-C Type データ伝送および充電
  • 100kHzまで測定および分析
  • 3.5mm オーディオ及びHDMI出力
  • ５インチ高輝度タッチスクリーン
  • 最大５時間使用可能
  • 距離センサー搭載
  • LCD明るさ自動調整

ハードウェア

ソフトウェア

  • 音源視覚化及び音圧のリアルタイム表示
  • シングル/マルチ/フルビューソース測定モードを搭載
  • 空気/ガスの推定漏れ量および損失額のリアルタイム表示
  • PRPD分析およびタイプのリアルタイム表示
  • 超音波/可聴/カスタム周波数帯域フィルタリング
  • 画像、動画およびオーディオ保存(JPG/MP4/WAV)
  • デジタルズーム対応カメラ
  • マイクロフォンセルフテスト機能を搭載
  • BATCAM ZONE(Web/App)サービスを提供
  • 自動電源オフ機能を搭載
mobile background

BATCAM

Other Processes

BATCAM ZONE

クラウドベースのWEB/APP専用サービスで、測定データをアップロードすると、ガス漏れ量および損失額の分析、部分放電の種類のAI分析、GPS測定位置情報などのデータ履歴管理とレポートを提供します。




More view


レポート生成ツール

自社のホームページにアクセスし、「レポート生成ツール」をクリックした後、 ガス漏れ、部分放電、作業告示レポートの中から該当する形式のレポートを選択し、測定写真ファイルをアップロードして、試験情報を入力すると、レポートが生成されます。


More view


活用事例

部分放電の測定事例

部分放電の測定事例

部分放電の測定事例

ガス漏れの測定事例

ガス漏れの測定事例

ガス漏れの測定事例

異常騒音の測定事例

異常騒音の測定事例

異常騒音の測定事例

製品スペック

製品仕様
センサー
(マイクロホン) 		112Ch Digital MEMS
有効周波数範囲 2 k ~ 100 kHz
音響測定

探知臨界値

2 kHz : 2.34 dB SPL

20 kHz : 2.22 dB SPL

40 kHz : 1.90 dB SPL

55 kHz : 1.22 dB SPL

70 kHz : 1.84 dB SPL

100 kHz : 20.10 dB SPL

最小測定漏れ量1 m、0.4 bar、24 cc/min
測定距離0.5 ~ 200 m
カメラ画素数/視野角8MP / 水平 63º、 垂直 40º
画像解像度1024 x 608
フレイムレート25 FPS
デジタルズーム/補助照明3 倍ズーム / LED x 2
ディスプレイタイプ(解像度)5" Color LCD (800 x 480)
保存容量/動画再生時間1000nit (自動または手動調整)
データエクスポート静電式タッチスクリーン
ハードウェアポートJPG(画像)、MP4(動画)
作動時間(充電時間)21 GB (画像84,000枚、動画再生20時間) / 30分
バッテリーマーカーUSB-C、Bluetooth 5.0対応
ハードウェアポート
USB-C、3.5mmオーディオ出力、HDMI出力
作動時間(充電時間)
最大５時間(最大4時間)
バッテリーマーカー

Rechargeable Battery - Li-ion (48.24 Wh)

Samsung SDI INR18650-35E

作動温度
-20 ~ 50 ℃
製品サイズ/重量
237 x 146 x 56 (mm) / 1.1kg
対応言語

中国語(繁体字、 簡体字)、クロアチア語、

オランダ語、英語、フランス語、ドイツ語、

日本語、韓国語、ポルトガル語、ロシア語、

スペイン語、タイ語、トルコ語


補助延長プログラム
基本保証２年


証明書


Ordering information
Feature749356-09749356-09-NB
BluetoothOX

部分放電の測定事例

部分放電の測定事例

部分放電の測定事例

ガス漏れの測定事例

ガス漏れの測定事例

ガス漏れの測定事例

異常騒音の測定事例

異常騒音の測定事例

異常騒音の測定事例

製品スペック


 製品仕様
センサー(マイクロフォン)112 Ch Digital MEMS
有効周波数範囲
2 k ~ 100 kHz
音響測定

探知臨界値

2 kHz : 2.34 dB SPL

20 kHz : 2.22 dB SPL

40 kHz : 1.90 dB SPL

55 kHz : 1.22 dB SPL

70 kHz : 1.84 dB SPL

100 kHz : 20.10 dB SPL

最小測定漏れ量
1 m、0.4 bar、24 cc/min
測定距離
0.5 ~ 200 m
カメラ画素数/視野角
8MP / 水平 63º、 垂直 40º
画像解像度
1024 x 608
フレイムレート
25 FPS
デジタルズーム/補助照明3 倍ズーム / LED x 2
ディスプレイタイプ(解像度)5" Color LCD (800 x 480)
ディスプレイ輝度1000nit (自動または手動調整)
タッチスクリーン静電式タッチスクリーン
データタイプJPG(画像)、MP4(動画)
保存容量/動画再生時間21 GB (画像84,000枚、動画再生20時間) / 30分


 製品仕様
データエクスポートUSB-C、Bluetooth 5.0対応
ハードウェアポート
USB-C、3.5mmオーディオ出力、HDMI出力
作動時間(充電時間)

最大５時間(最大4時間)

バッテリーマーカー

Rechargeable Battery - Li-ion (48.24 Wh)

Samsung SDI INR18650-35E

作動温度
-20 ~ 50 ℃
製品サイズ/重量
237 x 146 x 56 (mm) / 1.1kg
対応言語

中国語(繁体字、 簡体字)、クロアチア語、

オランダ語、英語、フランス語、ドイツ語、

日本語、韓国語、ポルトガル語、ロシア語、

スペイン語、タイ語、トルコ語


補助延長プログラム
基本保証２年


証明書


Ordering information
Feature749356-09749356-09-NB
BluetoothOX

モデルの特徴

BATCAM FX      more  view


BATCAM FXは、屋外設置用に設計された固定型の超音波カメラです。寒冷な環境や雨の多い屋外でも設置が可能で、人が直接アクセスしにくいエリアにおいても、設置することでリアルタイムかつ継続的なモニタリングを実現します。
