ガス漏れ電気アーク異常騒音検出カメラ


BATCAM FX は世界で最も小さくて軽い超音波カメラです。 超音波帯域の信号まで測定し、ガス漏れと電気アークを検出する目的で開発されました。
112個のマイクロホンを使用して測定感度を高め、最大100 kHzの超音波帯域の信号まで測定できるように開発しました。また、BSR(Buzz、Squeak、Rattle)ノイズを含む高周波騒音測定にも優れた性能を発揮します。

mobile background

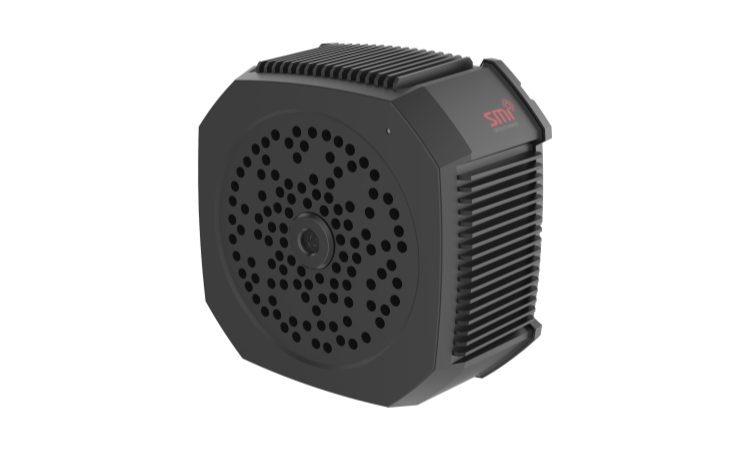

屋外設置型超音波音響カメラ


BATCAM FXは、屋外設置向けに開発された超音波音響カメラです。IP65に対応しており、寒冷地や雨天時の屋外環境でも設置可能です。また、人が容易に立ち入れない場所に設置することで、リアルタイムかつ常時のモニタリングを実現します。

さらに、騒音の多い設備環境においても、Digital Filter技術を活用することで、ガス・エア漏れ、電気設備の異常、部分放電を高精度に検出できるよう設計されています。

112個のマイクロホンを搭載し、高い測定感度を実現するとともに、最大100 kHzの超音波帯域信号まで測定可能です。


製品の特徴

  • 112Ch MEMS microphone
  • IP (Ingress Protection) 65

  • PoE+ (Ethernet connection)

  • DC 24V 2A (48W)

  • 150 x 150 x 75.5mm (1.2kg)


リアルタイム空気とガス検知装置



超音波マイクとカメラを利用した
音響と映像の測定



POE (Power of Ethermet)PCとEthernet
ケーブルを接続して測定結果を確認

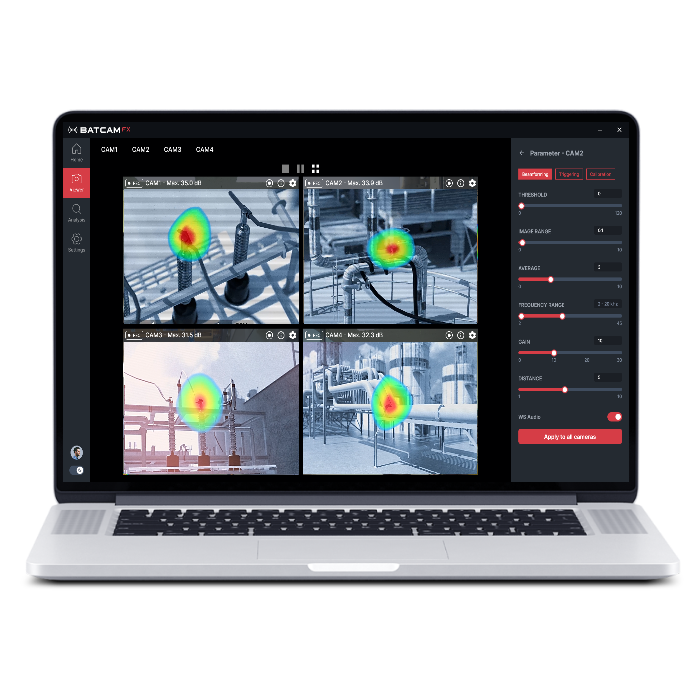

ソフトウェア

  • 音響カメラのリアルタイム監視
  • 音圧レベルに基づくイベントのトリガーと保存
  • 音響データの測定、記憶、音響信号分析機能を搭載
  • 各種データのエクスポート
  • 測定および分析結果のレポート出力
  • セカンダリ開発用の API を提供し、ダッシュボードを提供 (FX Viewer)

ソフトウェア

  • (WebSock および REST API ベースのユーザ API のサポート)

  • リアルタイム測定結果モニタ AP

  • 機器ステータスの監視、ステータスの監視、設定、設定

  • C#, python コードサポートコードの例





  • (WebSock および REST API ベースのユーザ API支援)

  • リアルタイム測定結果モニタ AP

  • 機器ステータス管理および設定

  • C#, python サンプルコード提供


製品スペック


製品スペック
センサー(マイクロホン) 112Ch Digital MEMS
有効周波数範囲
2 kHz ~ 100 kHz
マイクロホン感度
-41 dBFS
信号台雑音比
66 dB(A)
カメラフレーム速度
25 FPS
カメラ解像度
1600 x 1200
カメラの視野角
62.2°水平、48.8°垂直

測定距離

0.3 ~ 100 m
寸法 (長さ x 幅 x 奥行き)
150 x 150 x 75.5 mm
重量
1.2 kg
通信ポート
RJ45
電源と入出力方式
PoE 100-240 VAC, max 25 W /
DC 24V 2A (48 W)
製品ステータスLED
前面LEDオン(グリーン)/オフ(レッド)
消費電力
Max. 25 W
製品固定方式
Provides rear VESA 75 Hole


システム統合

専用ソフトウェア

FX Viewer 提供

ソフトウェア最小要件仕様
OS: Win10 64bit, CPU: INTEL 9th Gen i7, RAM: 8GB 以上

ソフトウェアに同時に保存できるデバイスの数
最大6台

API
REST API 提供

通信方式

RTSPストリーミング(ビデオ)、
Webソケット通信(データ)、
およびmp4およびjsonへのエクスポート


イベントのトリガーとアラーム
負圧レベルベースのイベントトリガー

イベントの保存
トリガーベースの測定データストレージ(mp4、.json)


その他

IP 等級

IP 65

動作温度
-20 °C to 50 °C ( -4℉ to 122℉)


証明書
